MiBoxer SPI-PA+: 4-kanálový zosilňovač a prijímač signálu SPI (dosah až 100 m)

Podrobný popis

MiBoxer SPI-PA+: Maximálna stabilita pre komplexné digitálne LED inštalácie

Súprava SPI-PA+ (pozostávajúca z vysielača SPI-PATX a prijímača SPI-PARX) je kľúčovým prvkom pre každú inštaláciu adresovateľných LED pásov, kde je ovládač vzdialený od samotného svetelného zdroja. Zariadenie konvertuje štandardný SPI signál na odolný protokol RS485, ktorý sa prenáša cez UTP kábel, a na konci ho opäť transformuje na čistý SPI signál pre LED čipy.

Hlavné výhody a funkcie:

• Extrémny dosah 100 metrov: Umožňuje umiestniť hlavný ovládač (napr. ESP32, WLED alebo MiBoxer) do technickej miestnosti, zatiaľ čo LED pásy sú umiestnené o desiatky metrov ďalej bez rizika rušenia.
• 4 nezávislé kanály: Podporuje paralelný prenos signálu do 4 samostatných vetiev súčasne, pričom každý kanál má nezávislé zosilnenie pre špičkový výkon.
• Prenos bez straty dát: Technológia RS485 eliminuje blikanie, sekanie alebo oneskorenie (lagovanie) efektov, ktoré býva spôsobené rušením na dlhých kábloch.
• Univerzálna kompatibilita: Plne spolupracuje so všetkými bežnými SPI ovládačmi na trhu a podporuje širokú škálu čipov (WS2811, WS2812B, SK6812, WS2815 a ďalšie).

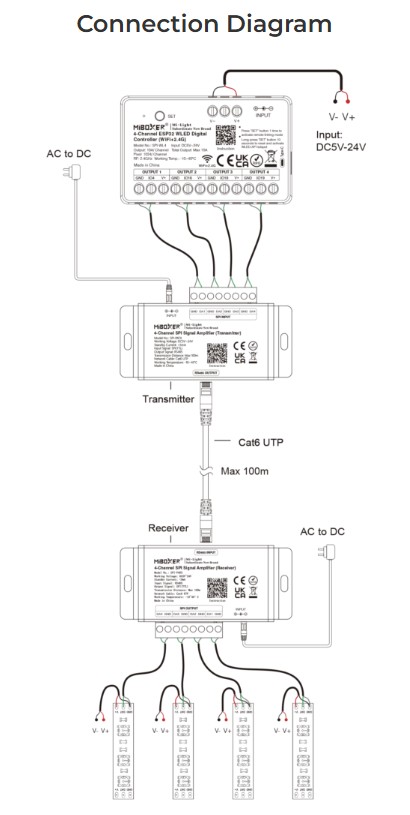

• Jednoduchá montáž: Na prepojenie vysielača a prijímača sa používa bežný sieťový kábel Cat6/Cat6a s konektormi RJ45, čo zjednodušuje kabeláž a znižuje náklady.
• Flexibilné napájanie: Podpora 5V, 12V aj 24V DC umožňuje integráciu do akéhokoľvek typu LED systému.

Využitie: Architektonické osvetlenie fasád, LED billboardy, veľkoplošné svetelné inštalácie v komerčných priestoroch alebo inteligentné domácnosti s centrálnym riadením.

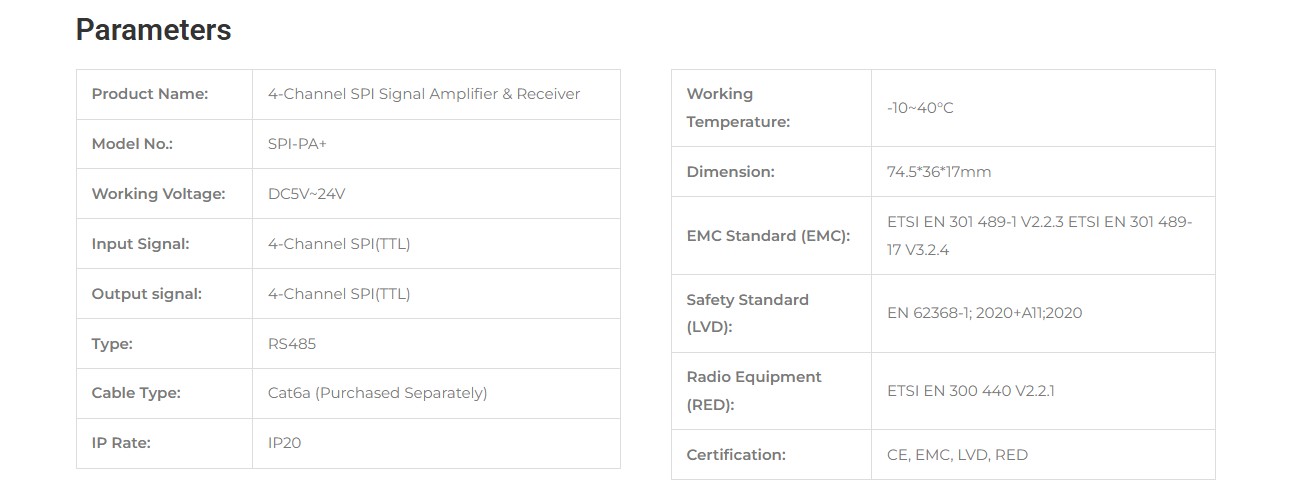

Technické parametre:

• Model: SPI-PA+ (Set vysielača a prijímača)
• Prevádzkové napätie: 5V–24V DC
• Vstupný signál: SPI (TTL)
• Výstupný signál: 4-kanálový SPI (TTL)
• Typ prenosu: RS485 cez Cat6 UTP kábel
• Maximálna vzdialenosť: 100 metrov
• Pracovná teplota: -10 °C až 40 °C
• Krytie: IP20 (vnútorné použitie)
